Antennenhalter / Baluns

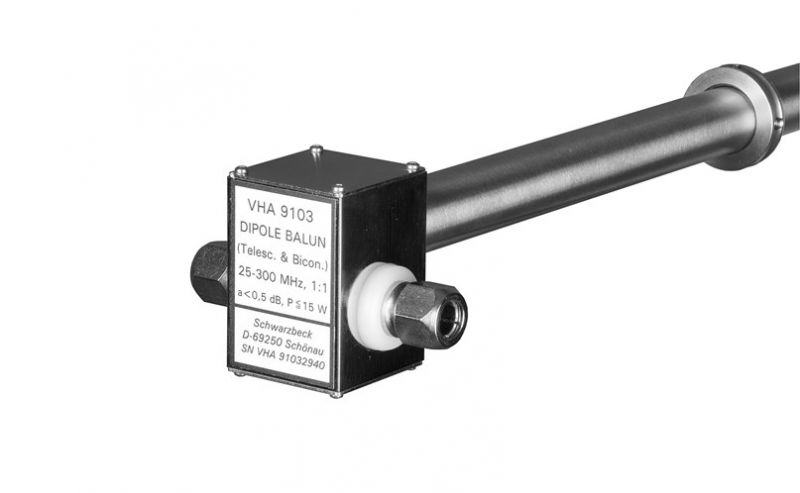

  • Schwarzbeck VHA 9103 Dipole Balun



VHA 9103 B



Antennenhalter / Balun 1:1 ohne Teleskopelemente

 (z.B. zur Benutzung mit bikonischen Elementen

BBA 9106, BBAL 9136, BBAK 9137, BBVK 9138, FBAB 9177)

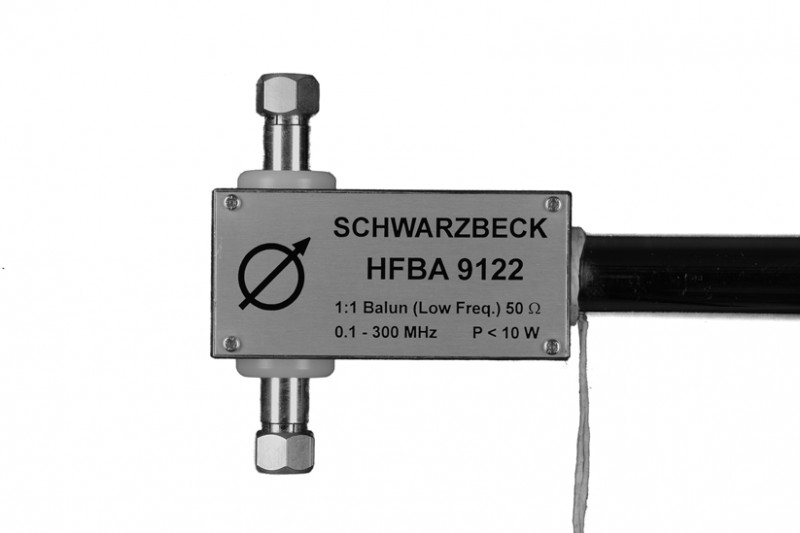

  • Schwarzbeck HFBA 9122 Antenna Holder - Balun



HFBA 9122



Passiver Antennenhalter

Speziell für hohe Feldstärken bis 3000V/m

150kHz bis 300(500) MHz.

BBAL 9136, BBA 9106, BBAK 9137, BBVK 9138,

BBVU 9135 oder BBUK 9139 Elemente erforderlich.



pdficon small Datenblatt HFBA 9122





  • Schwarzbeck VHBA 9123



VHBA 9123



Antennenhalter / Balun für Bikon. Breitband Antennen

(z.B. BBA 9106, BBAL 9136, BBAK 9137, FBAL 9178 )

50:200 Ohm

verbessertes Wandlungsmaß unter 50 MHz,

auch für Immunitätsprüfungen 100 W

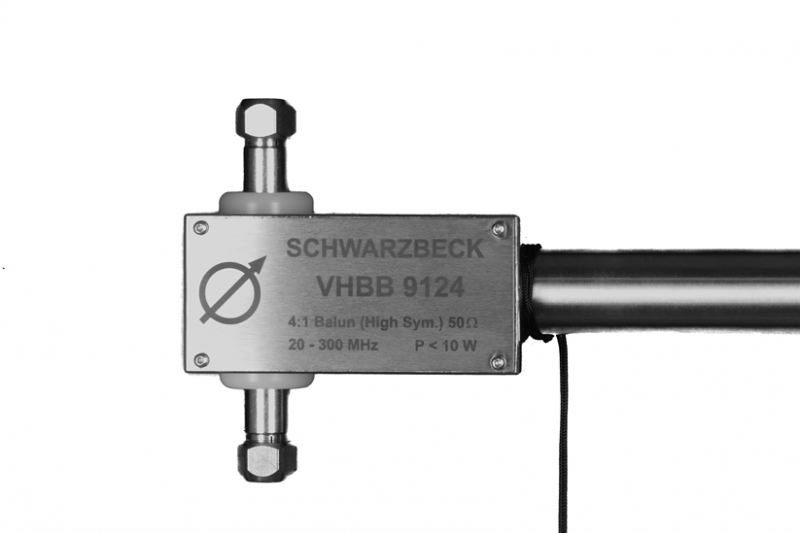

  • Schwarzbeck VHBB 9124



VHBB 9124



Antennenhalter / Balun

50:200 Ohm

hohe Symmetrie

25-300 MHz

10 W

verbesserter Antennenfaktor im unteren Frequenzbereich

für BBA 9106, BBAL 9136, BBAK 9137,

BBVK 9138, FBAB 9177, FBAL 9178.



pdficon small Datasheet VHBB 9124

VSWR

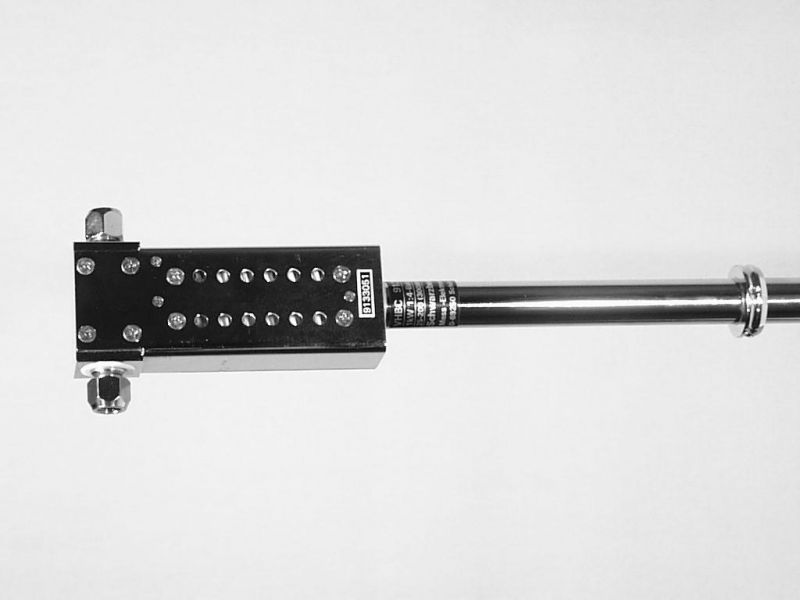

  • Schwarzbeck VHBC9133



VHBC 9133



Antennenhalter / Balun

50:200 Ohm

1 kW

20 - 300 MHz

für Bikonus- oder Faltbikonuselemente

BBA 9106, BBAL 9136, BBFA 9146,

FBAB 9177 ,FBAL 9178, BBAE 9179



pdficon small Datasheet VHBC 9133

pdficon small Feldstärke VHBC9133 + BBA9106

 pdficon small VSWR

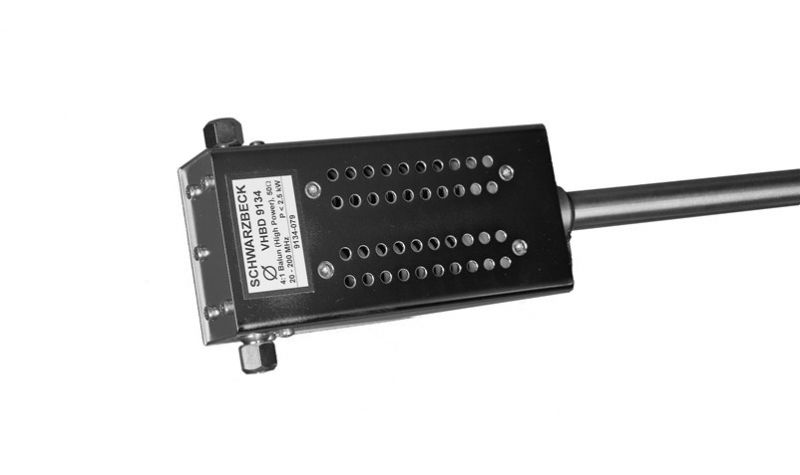

  • Schwarzbeck VHBD 9134



VHBD 9134





Hochleistungs-Antennenhalter / Balun



2.5 kW

50:200 Ohm

20 - 200 MHz



für Bikonus- oder Faltbikonuselemente BBFA 9146

N-Buchse

Option 7/16: 7/16 Buchse



pdficon small Datasheet VHBD 9134

pdficon small VSWR

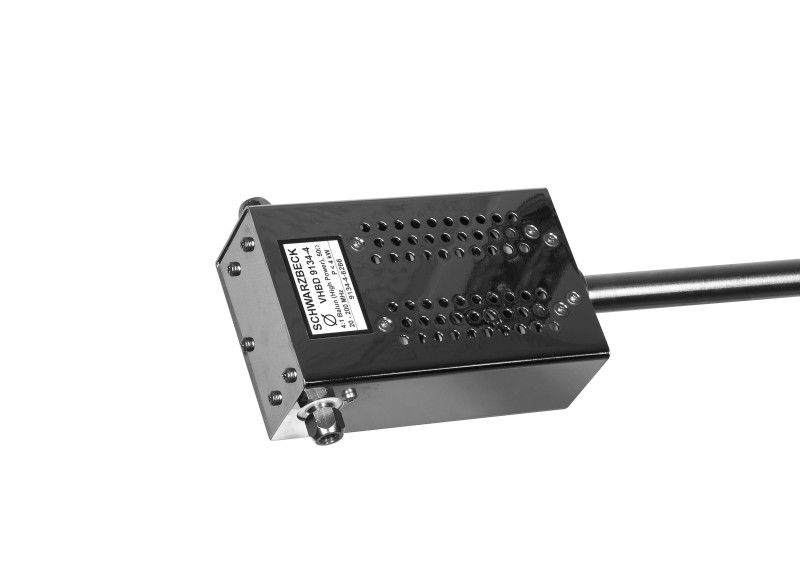

  • Schwarzbeck VHBD 9134-4



VHBD 9134-4



4 kW Hochleistungs-Antennenhalter / Balun

mit 7/16 Buchse

50:200 Ohm

für BBAL 9136 oder BBFA 9146

20 - 200 MHz



pdficon small Datasheet VHBD 9134-4




NEU

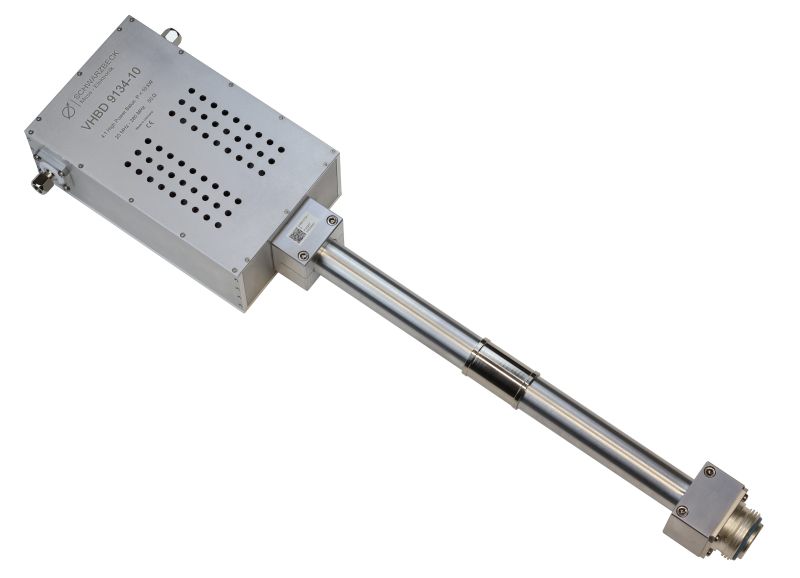

  • VHBD 9134-10



VHBD 9134-10



10 kW Hochleistungs-Antennenhalter / Balun

mit 13/30 Buchse

50:200 Ohm

für TRI 0630, BBA 9106, BBAL 9136 oder BBFA 9146

20 - 280 MHz



pdficon small Datasheet VHBD 9134-10





  • Schwarzbeck UBAA 9114 Broadband Balun_Holder with BBUK 9139 Biconical Elements



UBAA 9114



Breitband-Antennenhalter / Balun

4:1

30 - 1000 MHz

verlustarm

5W

BBVU 9135, BBUK 9139, BAOC 9216

oder BBOC 9217 - Elemente erforderlich



Datasheet UBAA 9114

VSWR

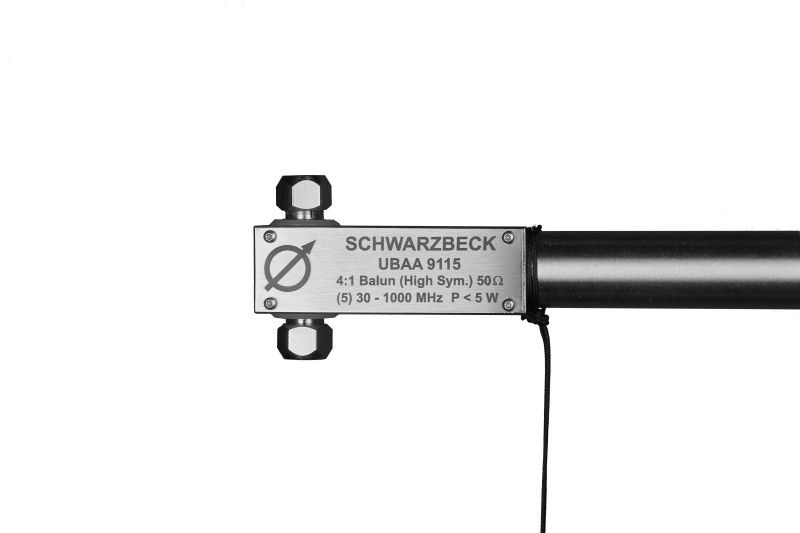

  • Schwarzbeck UBAA 9115



UBAA 9115



Breitband-Antennenhalter / Balun

4:1

30 -1000 MHz

hochsymmetrisch

5W

BBVU 9135, BBUK 9139, BAOC 9216

oder BBOC 9217-Elemente erforderlich



pdficon small Datasheet UBAA 9115

VSWR
