Bikonische Antennen
- Details
Faltbikonus oder offene Konuselemente
Bikonusantennen haben ähnliche Eigenschaften wie abgestimmte Halbwellendipole (Rundstrahlcharakteristik in der H-Ebene, "8"-er Charakteristik in der E-Ebene, festes Phasenzentrum, vergleichbarer Gewinn) , wobei durch die charakteristische Form der Doppelkonus-Elemente eine recht große Bandbreite erreicht wird. Eine der ersten und weltweit am meisten verbreiteten kommerziellen Bikonusantennen der HF-Messtechnik ist die BBA 9106 mit Balun VHA 9103. Im Laufe der Zeit wurden weitere Bikonusantennen für Anwendungen entwickelt, bei denen neue Frequenzbereiche herunter bis 20 MHz und bis über 18 GHz hinaus erschlossen wurden. Durch die Verwendung von 4:1 Übertragern gelingt eine weitere Vergrößerung der Bandbreite und eine Gewinnsteigerung von ca. 6 dB am unteren
Frequenzbandende. Die Bikonuselemente können innerhalb von wenigen Sekunden kontaktsicher montiert oder demontiert werden, sie werden von Spannzangen
mit Überwurfmuttern gehalten. Ein kleiner Schlüssel aus Isolierstoff zum Öffnen der Spannzangen wird mitgeliefert, er ist direkt am Kopf des Baluns angebunden und so jederzeit greifbar.
Für viele Anwendungen, in denen normalerweise Halbwellendipole eingesetzt werden, kann durch den Einsatz von Bikonusantennen eine beträchtliche Zeitersparnis erzielt werden. Das zeitraubende Abstimmen der Elementlänge auf die halbe Wellenlänge kann entfallen, eine wichtige Grundvorraussetzung für breitbandige
Wobbelmessungen. Bei der Verwendung von abgestimmten Dipolen werden normalerweise Messungen auf diskreten Frequenzen durchgeführt, die Bikonusantenne erlaubt dagegen einen kontinuierlichen Frequenzdurchlauf, bei dem eventuell vorhandene Messplatzanomalien wesentlich zuverlässiger entdeckt werden.
Typische Anwendungen für Bikonusantennen
sind daher:
- Breitband-Empfangsantenne für Emissionsmessungen (20-300 MHz)
- Sendeantenne für Störfestigkeitsprüfungen bei tiefen Frequenzen
- Schirmdämpfungsmessungen
- Bestimmung der Messplatzeigenschaften (z.B. Absorberraum oder Freifeldmessplatz)
- Passive Feldsonde bei Störfestigkeitsprüfungen oder zur
- Bestimmung des Feldstärkeverlaufs (homogene Zone)
Eine Vielzahl von verschiedenen Kombinationen ermöglicht für jeden Anwendungsfall die Auswahl der optimalen Antenne. Für Empfangsanwendungen (Emissionsmessungen) sind die mit "RX" gekennzeichneten Baluns aufgrund ihrer hervorragenden Symmetrie am besten geeignet, für Sendeanwendungen bei hohen Leistungen (Immunitätsprüfung) die mit "TX" markierten Baluns.
BBA 9106 bikonische Elemente kombiniert mit verschiedenen Antennenhaltern / Baluns |
||
|
BBA 9106 + VHA 9103 B BBA 9106 bikonische Elemente mit VHA 9103B Antennenhalter/Balun. 30 - 300 MHz 10 W RX
|
||
| |
BBA 9106 + VHBB 9124 BBA 9106 bikonische Elemente mit VHBB 9124 Antennenhalter/Balun. 30 - 300 MHz 10 W RX
|
|
|
BBA 9106 + HFBA 9122 HFBA 9122 Breitband Balun/Antennenhalter mit BBA 9106 bikonischen Elementen. Speziell für die Messung hoher Feldstärken. (0.1) 0.15 - 300 (500) MHz
|
||
|
BBA 9106 + VHBA 9123 VHBA 9123 Breitband-Balun/Antennenhalter mit BBA 9106 bikonischen Elementen. 30 - 300 MHz TX 100 W
|
||
|
BBA 9106 + VHBC 9133 VHB 9133 Breitband-Balun/Antennenhalter mit BBA 9106 bikonischen Elementen. 30 - 300 MHz TX 1 KW
|
||
|
BBA 9106 + VHBD 9134 VHBD 9134 Breitband-Balun/Antennenhalter mit BBA 9106 bikonischen Elementen. 30 - 200 MHz TX 2.5 KW
|
||
BBAL 9136 bikonische Elemente kombiniert mit verschiedenen Antennenhaltern / Baluns |
||
|
BBAL 9136 + VHA 9103 B BBAL 9136 bikonische Elemente in Kombination mit VHA 9103B Antennenhalter/Balun. 20 - 200 MHz 10 W RX
|
||
| |
BBAL 9136 + VHBB 9124 BBAL 9136 bikonische Elemente in Kombination mit VHBB 9124 Antennenhalter/Balun. 20 - 200 MHz 10 W RX
|
|
|
BBAL 9136 + HFBA 9122 BBAL 9136 bikonische Elemente in Kombination mit HFBA 9122 Breitband-Antennenhalter/Balun. Speziell für die Messung hoher Feldstärken (0.1) 0.15 - 300 (500) MHz 10W
|
||
|
BBAL 9136 + VHBA 9123 BBAL 9136 bikonische Elemente in Kombination mit VHBA 9123 Breitband-Antennenhalter/Balun. 20 - 200 MHz TX 100 W
|
||
|
BBAL 9136 + VHBC 9133 BBAL 9136 bikonische Elemente in Kombination mit VHBC 9133 Breitband Antennenhalter/Balun. 20 - 200 MHz TX 1 KW
|
||
|
BBAL 9136 + VHBD 9134 BBAL 9136 bikonische Elemente in Kombination mit VHBD 9134 Breitband-Antennenhalter/Balun. 20 - 200 MHz TX 2.5 KW
|
||
BBAK 9137 bikonische Elemente kombiniert mit verschiedenen Antennenhaltern / Baluns |
||
|
BBAK 9137 + VHA 9103 B BBAK 9137 bikonische Elemente in Kombination mit VHA 9103B Antennenhalter/Balun. 45 - 450 MHz 10 W RX
|
||
|
BBAK 9137 + HFBA 9122 BBAK 9137 bikonische Elemente in Kombination mit HFBA 9122 Breitband-Antennenhalter/Balun. Speziell für die Messung hoher Feldstärken (0.1) 0.15 - 300 (500) MHz 10W
|
||
| |
BBAK 9137 + VHBB 9124 BBAK 9137 bikonische Elemente in Kombination mit VHBB 9124 Antennenhalter/Balun. 45 - 450 MHz 10 W RX
|
|
BBVK 9138 bikonische Elemente kombiniert mit verschiedenen Antennenhaltern / Baluns |
||
|
BBVK 9138 + VHA 9103 B BBVK 9138 bikonische Elemente in Kombination mit VHA 9103B Antennenhalter/Balun. 60 - 600 MHz 10 W RX
|
||
|
BBVK 9138 + HFBA 9122 BBVK 9138 bikonische Elemente in Kombination mit HFBA 9122 Breitband-Antennenhalter/Balun. (0.1) 0.15 - 300 (500) MHz 10W
|
||
| |
BBVK 9138 + VHBB 9124 BBVK 9138 bikonische Elemente in Kombination mit VHBB 9124 ANtennenhalter/Balun 60 - 600 MHz 10 W RX
|
|
BBVU 9135 bikonische Elemente kombiniert mit verschiedenen Antennenhaltern / Baluns |
||
| |
BBVU 9135 + UBAA 9114 BBVU 9135 bikonische Elemente in Kombination mit UBAA 9114 Antennenhalter/Balun. verlustarm 30 - 1000 MHZ 5 W RX
|
|
|
BBVU 9135 + UBAA 9115 BBVU 9135 bikonische Elemente in Kombination mit UBAA 9115 Antennenhalter/Balun hochsymmetrisch 30 - 1000 MHZ 5 W RX
|
||
BBUK 9139 bikonische Elemente kombiniert mit verschiedenen Antennenhaltern / Baluns |
||
|
BBUK 9139 + UBAA 9114 BBUK 9139 bikonische Elemente in Kombination mit UBAA 9114 Antennenhalter/Balun. verlustarm 30 - 1200 MHZ 5 W RX
|
||
|
BBUK 9139 + UBAA 9115 BBUK 9139 bikonische Elemente in Kombination mit UBAA 9115 Antennenhalter/Balun. hochsymmetrisch 30 - 1200 MHZ 5 W RX
|
||
|

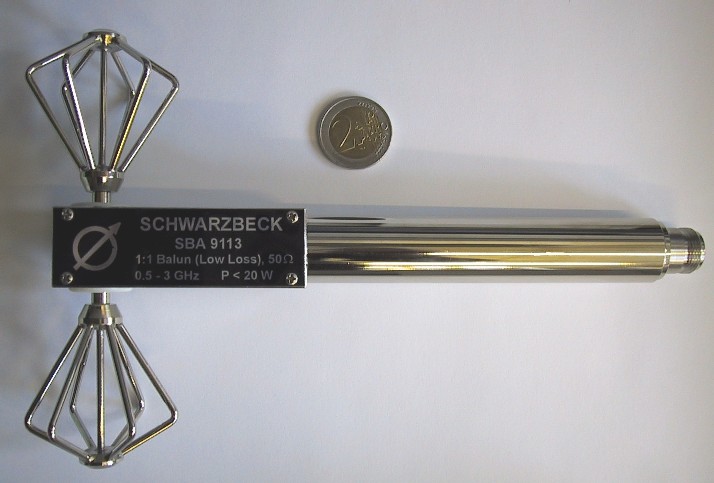

SBA 9113 B Kleine Bikonusantenne 80 MHz - 3 GHz zum Messen der Harmonischen nach IEC61000-4-3.
|
||
| |
SBA 9113 Mikrowellen-Bikonusantenne 0.5 - 3 GHz 20 W CIS/A/648/CDV CISPR16-1-4:2007-02 Ed. 2.0 Site evaluation above 1 GHz ( SiteVSWR )
|
|
| |
420 NJ Elemente für Störfestigkeit gegen Handy Transmitter für den Standard RI115 von Ford (Ford EMC CS 2009) für SBA 9113 oder SBA 9113 mini version.
Option: Opt: Spacer 50 Abstandhalter aus Polystyrol für 420 NJ Elemente. Prüfabstand 50 mm..
|
|
| |
SBA 9112 Mikrowellen - Bikonusantenne (1) 3 - 18 GHz 10 W mit Transportkoffer CISPR16-1-4:2007-02 Ed. 2.0 Die Mikrowellen - Bikonusantenne SBA 9112 ist konform zu CISPR 16-1-4 site validation above 1 GHz. (Site-VSWR)
|
|
| |
SBA 9119 Mikrowellen-Bikonusantenne 1 - 6 GHz 20 W CIS/A/648/CDV CISPR 16-1-4 Site validation above 1 GHz mit Transportkoffer
|
|
| |
UBA 9116 Bikonische UHF Breitbandantenne (160) 300 -1000 (1100) MHz
|
|
| |
VUBA 9117 Bikonische VHF-UHF Breitbandantenne (30) 150 -1000 MHz
|
|
|
RS 16 Vertical polarisierte Mikrowellen Bikonusantenne mit Rundstrahlcharakteristik in der H-Ebene. (0.5) 1 - 6 (8.5) GHz
|
||
| |
RE 1790 Vertical polarisierte Mikrowellen-Bikonusantenne mit Rundstrahlcharakteristik in der H-Ebene. (170) 230 - 1000 (1100) MHz
|
|
| |
RE 4590 Vertical polarisierte Mikrowellen-Bikonusantenne mit Rundstrahlcharakteristik in der H-Ebene. (330) 450 - 1000 (1100) MHz
|
|
| |
RS 0460 Vertical polarisierte Mikrowellen-Bikonusantenne mit Rundstrahlcharakteristik in der H-Ebene. 0.4 - 6 GHz
|
|
