Dipol Antennen

Details

pdficon large Übersicht Dipol Antennen



Abgestimmte Halbwellen-Dipole zählen schon seit Beginn der Antennentechnik zu den wichtigsten Antennentypen überhaupt. Die Eigenschaften der Halbwellendipole konnten schon sehr früh durch Methoden der analytischen Feldtheorie berechnet werden. Daher werden Halbwellendipole häufig als Referenzantenne eingesetzt. Der ideale (verlustfreie) Halbwellendipol weist stets einen Isotropgewinn von 2.15 dBi und eine Impedanz von 73 Ohm auf. Das Richtdiagramm in der H-Ebene ist kreisförmig (Rundstrahl-Charakteristik), in der E-Ebene "8-förmig", wobei die Maxima senkrecht zur Dipolachse stehen. Der 3 dB-Öffnungswinkel beträgt ca. 78°. Die Impedanz realer Dipole beträgt je nach Schlankheitsgrad der Elemente ca. 60-70 Ohm. In der kommerziellen HF-Messtechnik werden Dipole im Frequenzbereich von 30 MHz bis zu ca. 4 GHz eingesetzt. Dipolelemente sind entweder als Teleskope oder als Festlängenelemente ausgeführt, letzteres insbesondere bei Frequenzen oberhalb von 1 GHz. Die wichtigsten Anwendungen sind Felddämpfungsmessungen und die Bestimmung von ERP (Effektive Strahlungsleistung) bzw. EIRP (Effektive Isotrope Strahlungsleistung).





VHA 9103



VHF Halbwellendipol mit 2 Satz Teleskopelementen

30-300 MHz



pdficon small Datenblatt VHA 9103

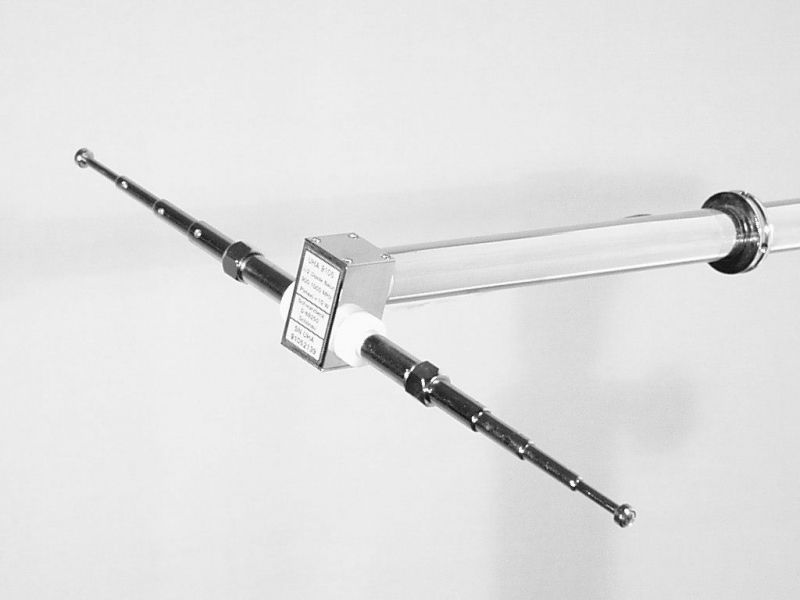

  • Schwarzbeck UHA9105 tuneable halfwave dipole



UHA 9105



Abstimmbarer UHF-Halbwellendipol

300 - 1000 MHz

mit Teleskopelementen



Datenblatt UHA 9105

Richtdiagramm

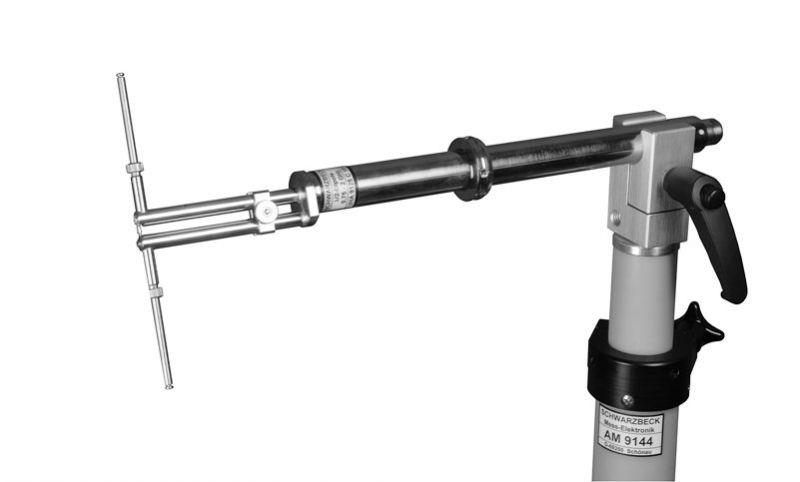

  • Schwarzbeck 9125 C Tuneable UHF - Half -Wave Dipole



UHA 9125 C



Abstimmbarer UHF-Halbwellendipol

mit EMI-Schleife

0.75 - 2 GHz mit 4 Satz Elementen

LE 180, 140, 100, 80 mm



Datenblatt UHA 9125 C

Richtdiagramm

VSWR.pdf

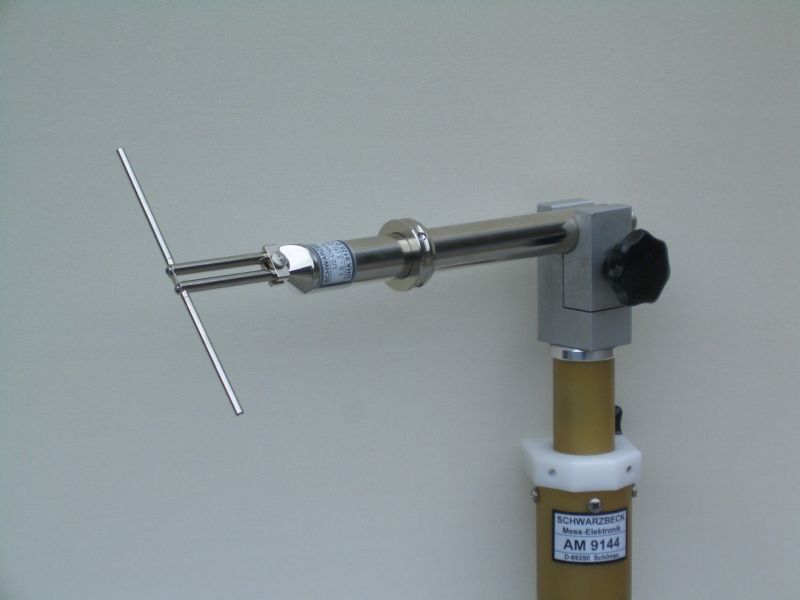

  • Schwarzbeck 9125D Tuneable UHF - Half - Wave Dipole



UHA 9125 D



Abstimmbarer UHF-Halbwellendipol

mit EMI-Schleife

1.0 - 3 (4) GHz mit 6 Satz Elementen

LE 140, 114, 90, 72, 60, 48 mm



Datenblatt UHA 9125 D

VSWR

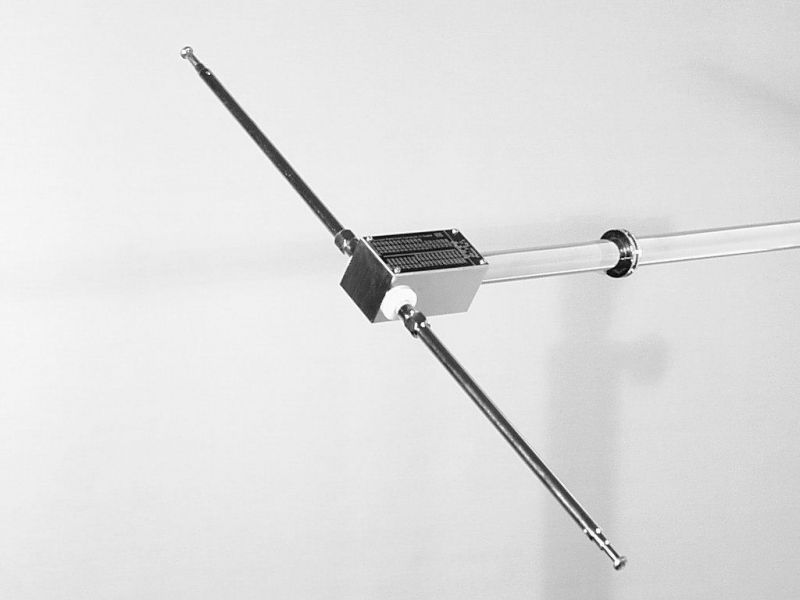

  • Schwarzbeck VHAP precision dipole



VHAP



VHF Präzisionsdipole 30-300 MHz

2 Satz Teleskopelemente

(VHAP meist paarweise verwendet) CISPR 16-1-5



Datenblatt VHAP

Handbuch







VHAPA



Kalibrier-Adapter für VHAP-Präzisionsdipole



Datenblatt VHAPA





CCA



Koffer für 2 x VHAP oder 2 x UHAP

für andere Antennen auf Anfrage



pdficon small Datenblatt CCA

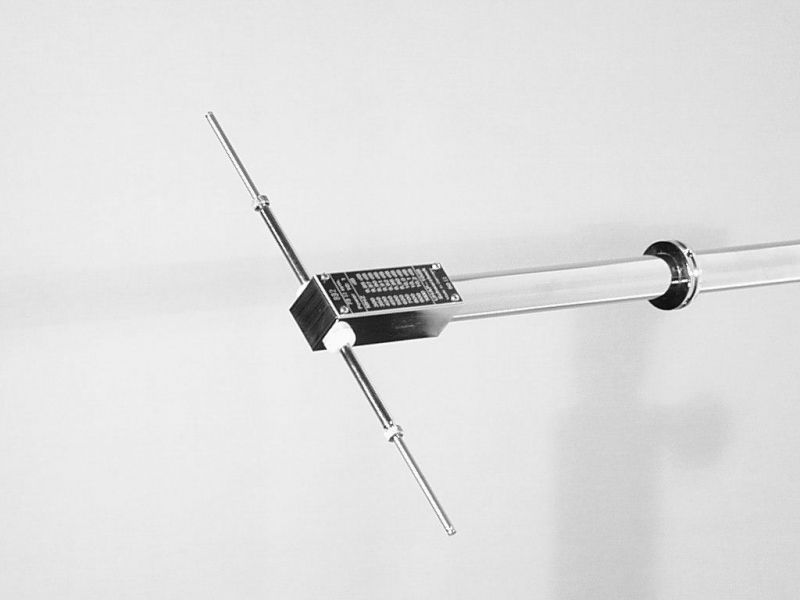

  • Schwarzbeck UHAP precision dipole



UHAP



UHF Präzisionsdipole

300-1000 MHz

(UHAP meist paarweise verwendet) CISPR 16-1-5



Datenblatt UHAP

Handbuch







UHAPA



Kalibrier-Adapter für UHAP-Präzisionsdipole



Datenblatt UHAPA


  • Schwarzbeck ILS-Dipole
  • Schwarzbeck ILS-Dipole2



ILS Dipol



Linear polarisierter Halbwellendipol mit 1:1 Übertrager und Festlängen-
Elementen für Messungen an Instrumenten-Landesystemen (ILS).



Frequenzbereich:

108 - 118 MHz  ( Landekurzsender, localizer, LOC oder LLZ)

320 - 340 MHz ( Gleitwegsender, glideslope, G/S)

Gewinn (isotrop): 1.5 dBi



Datenblatt ILS-Dipol





  • Schwarzbeck Tetra-Dipole



TETRA - DIPOL



Linear polarisierter Halbwellendipol mit 1:1 Übertrager und Festlängen-Elementen für Messungen an TETRA (terrestrical trunked radio) Funknetzen.



Frequenzbereich: 340 - 480 MHz

Gewinn: typ 1.5 dBi



pdficon small Datenblatt Tetra-Dipol
